01
/
产品概述
CORVON 405nc 是一款紧凑型 FPV 飞行控制器，主控 STM32F405RGT6 Cortex-M4 主频 168 MHz，配备 1 MB 闪存与 192 KB RAM。ICM-42688-P 惯性测量单元搭配 SPL06 / DPS310 气压计与板载 AT7456E OSD，确保稳定飞行与清晰的图传叠加显示。6 路 UART、10 路 PWM 输出（通道 1–8 支持 DShot）、I²C、独立 SBUS 输入与板载 TF 卡 槽，满足高要求的 FPV 与花飞机型。宽压 2S–10S 输入，板载 5V · 3A 与 9V · 3A BEC 输出，并配有即插即用 DJI O3 / O4 天空端焊盘。兼容 INAV / Betaflight / ArduPilot。
02
/
规格参数
| 产品型号 | CORVON 405nc |
|---|---|
| 硬件版本 | v2.2 |
| 主控 | STM32F405RGT6 · Cortex-M4 · 168 MHz |
| 闪存 / RAM | 1 MB / 192 KB |
| 陀螺仪 | ICM-42688-P |
| 加速度计 | ICM-42688-P |
| 磁罗盘 | 无 |
| 气压计 | SPL06 / DPS310 |
| OSD | AT7456E |
| UART | 6 |
| PWM | 10 · 通道 1–8 DShot |
| I²C | 1 |
| SBUS | 1 |
| SWD 调试 | 1 |
| 电流 ADC | 1 |
| USB | Type-C |
| TF 卡槽 | 1 |
| BEC 输出 | 5V 3A · 9V 3A |
| 输入电压 | 2S–10S 动力电池 |
| 工作环境温度 | −40°C – 80°C |
| 重量 | 9.5 g |
| 尺寸 | 36 × 36 × 7.4 mm |
| 安装孔 | 30.5 × 30.5 mm · M4 |
| 固件支持 | INAV · Betaflight · ArduPilot |
03
/

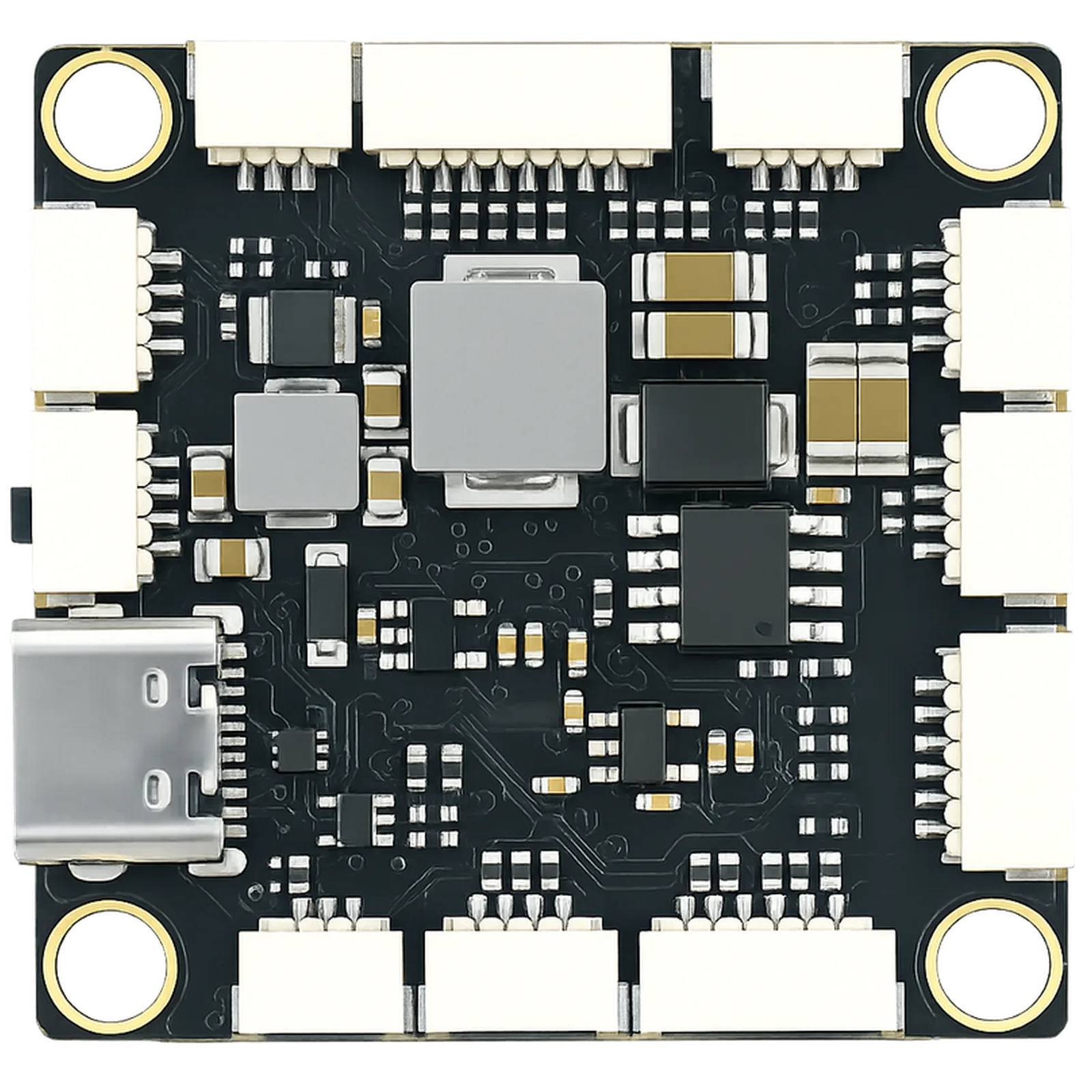

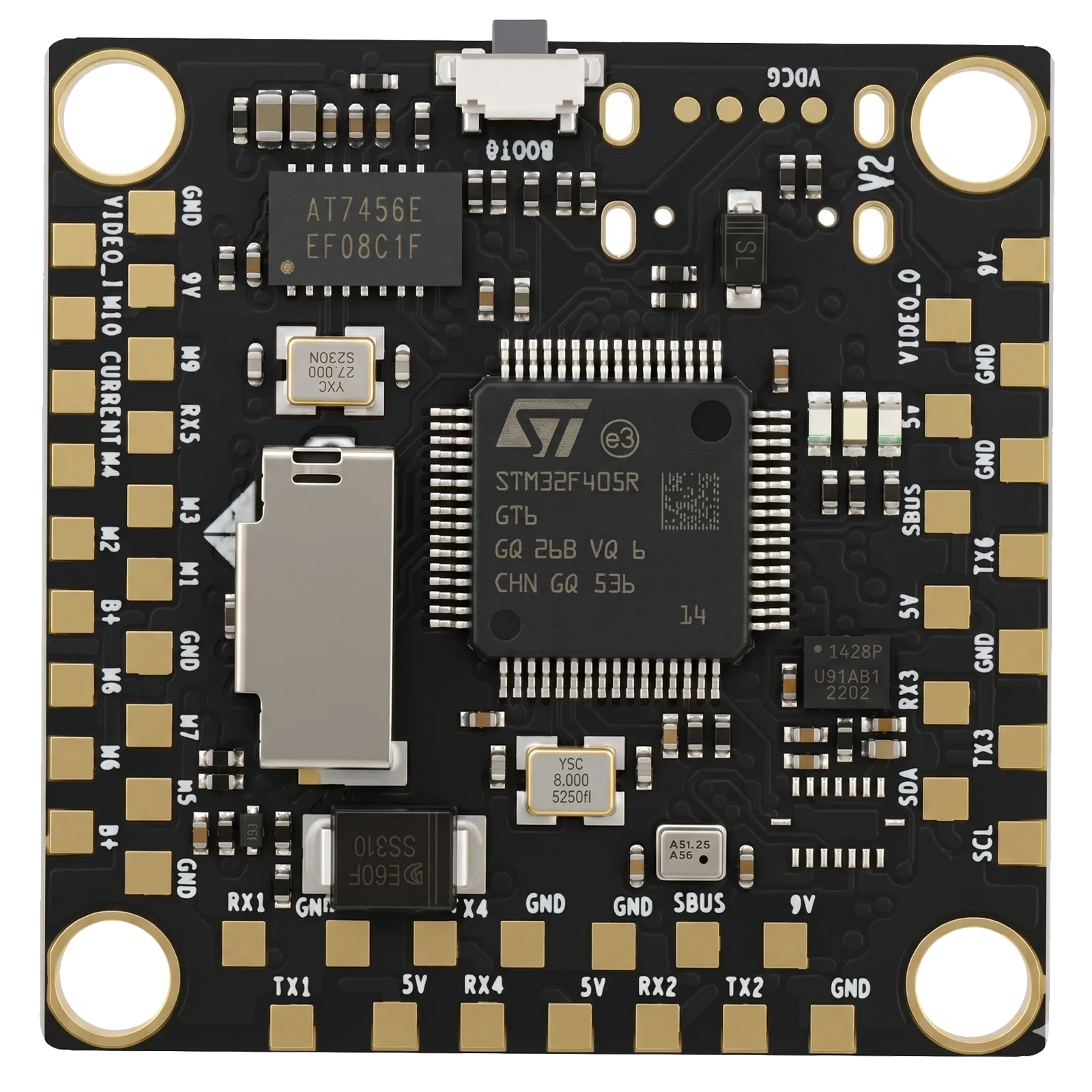

板载图
电源 · BEC 5V / 9V · 2S–10S
数据 · UART / I²C / SBUS
特殊 · USB-C / DJI O3 · O4 / SWD / 视频 / TF
LAT 22.54°N · LON 114.05°E · SHENZHEN
04
/

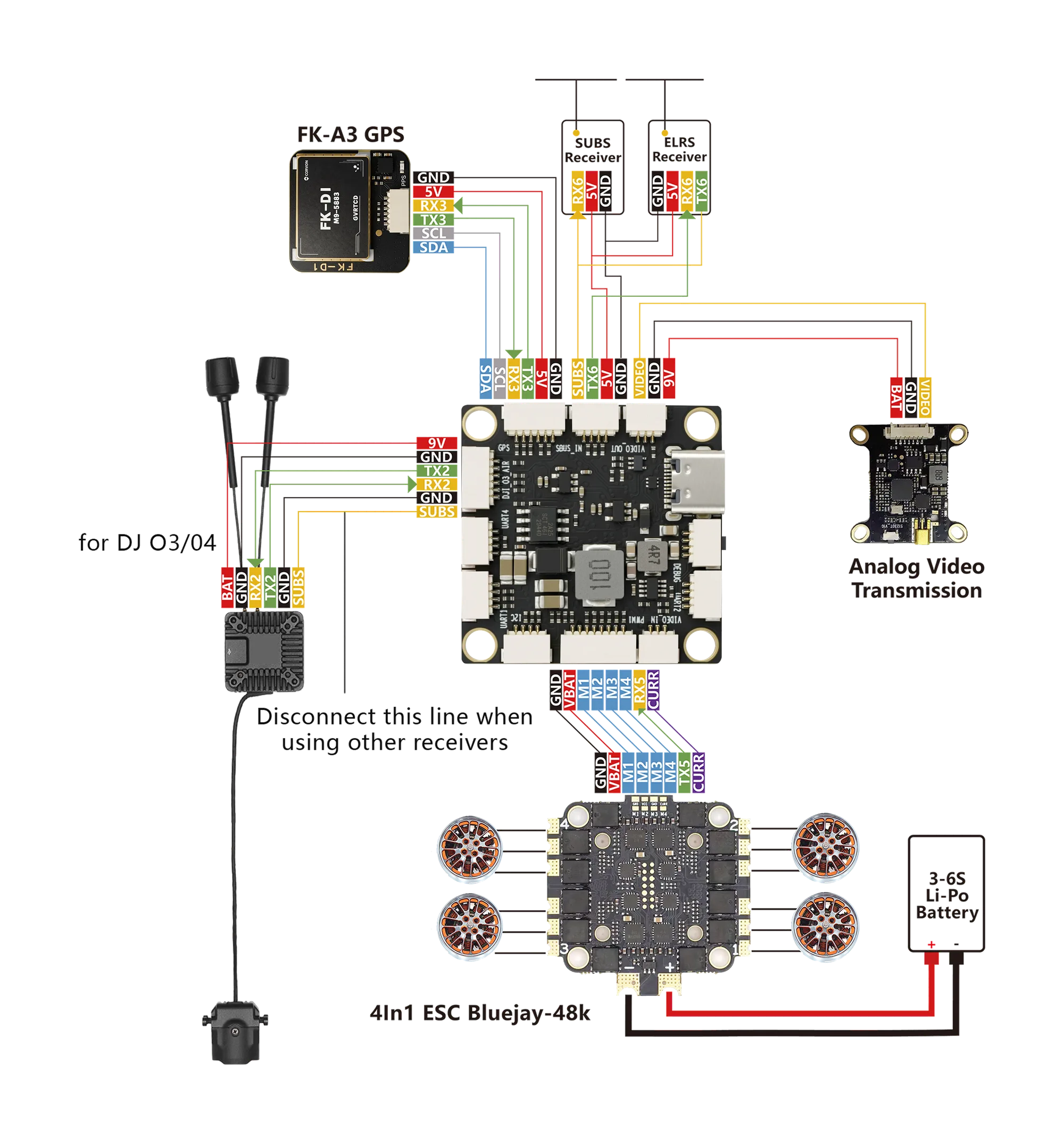

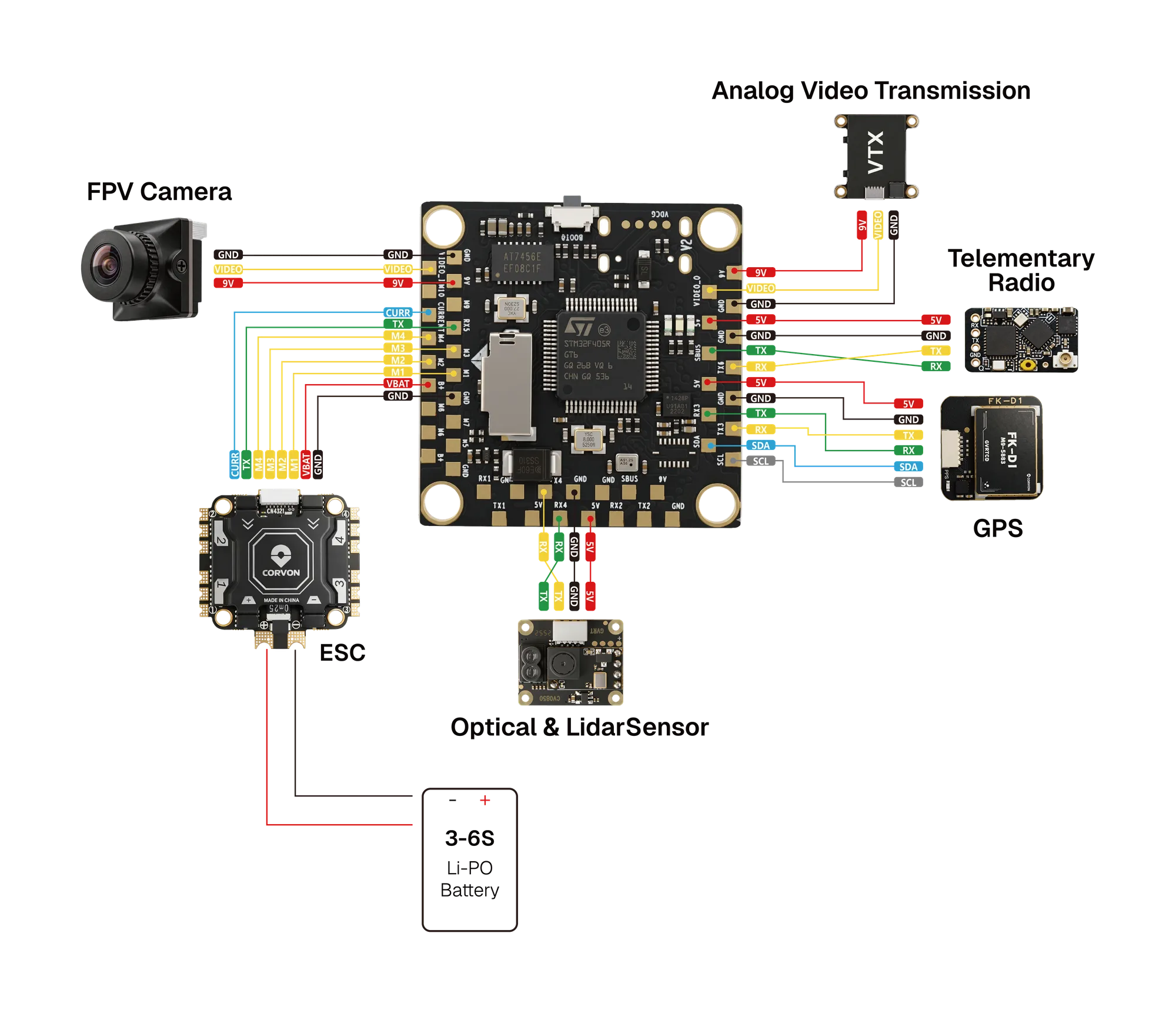

系统接线图
LAT 22.54°N · LON 114.05°E · SHENZHEN
05
/

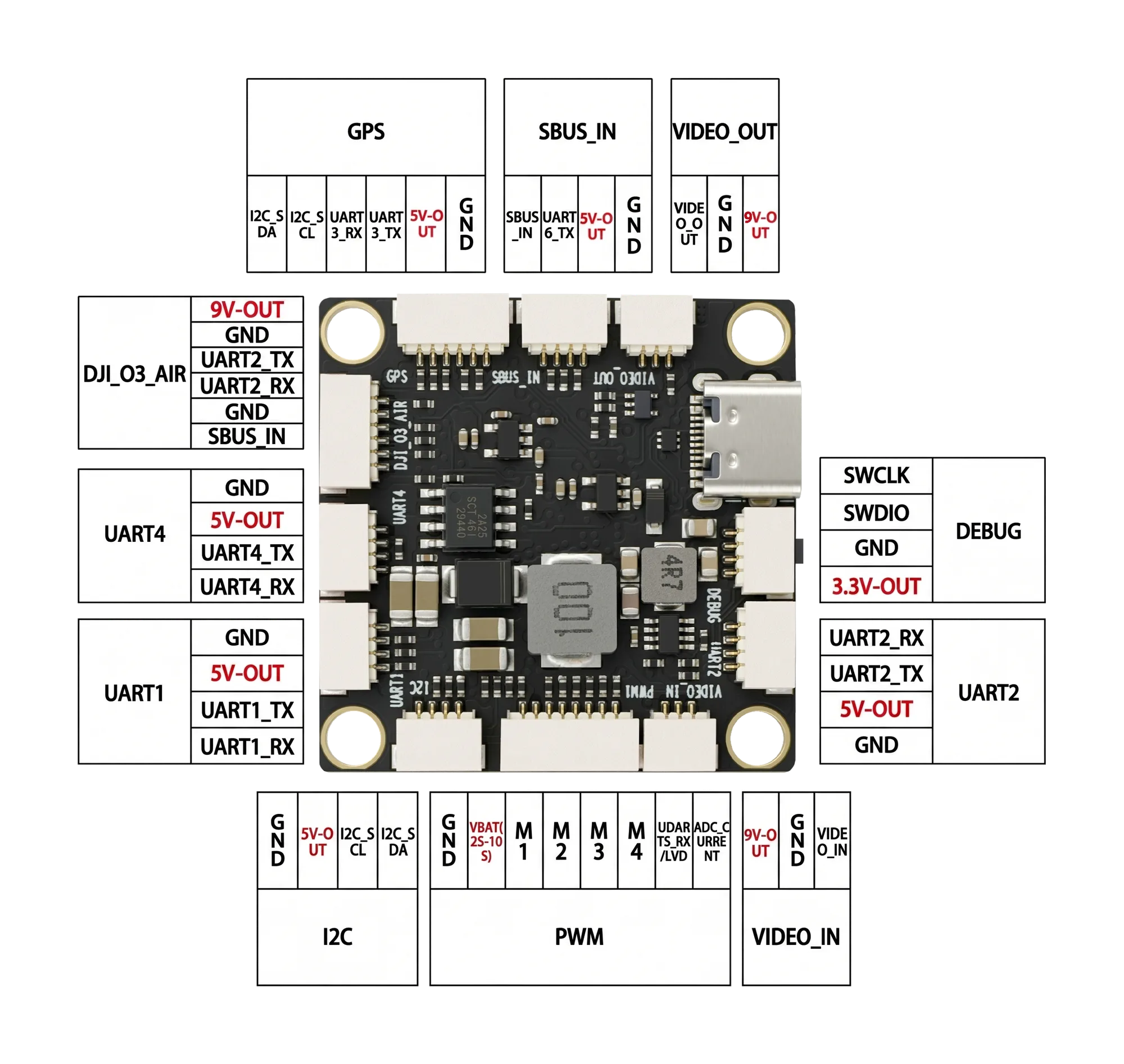

接线详图
LAT 22.54°N · LON 114.05°E · SHENZHEN
06
/
安全说明
感谢您选择 CORVON 产品。请仔细阅读本声明：使用本产品即表示您确认并同意以下内容：无刷电源系统可能存在危险，使用不当可能导致人身伤害或设备损坏。安装和使用过程中请仔细遵循说明。由于我们无法控制产品的使用、安装或维护方式，因此对其使用造成的任何损失或损害不承担任何责任。任何未经授权的修改均由您自行承担风险。
请阅读本产品手册了解所有电源配置和飞行参数，以确保电源设置正确。安装设备时需要执行焊接和连接等任务。连接前请确保所有线材正确绝缘以避免短路。使用功率充足的烙铁以确保连接良好，连接不良可能导致飞机失控或损坏设备。
