01
/
产品概述
CORVON 743v1 是一款高性能飞行控制器，主控 STM32H743VIT6 Cortex-M7 主频 480 MHz。双 IMU（BMI088 + BMI270）搭配 DPS310 气压计与板载 IST8310 磁罗盘，确保精准导航与稳定飞行。7 路 UART 与 10 路 PWM 输出，集成 AT7456E OSD，兼顾爱好者与专业无人机应用。宽压 2S–6S 输入，板载 5V / 9.5V · 3A BEC。兼容四款主流飞控固件：PX4 / ArduPilot / INAV / Betaflight。
02
/
规格参数
| 产品型号 | CORVON 743v1 |
|---|---|
| 主控 | STM32H743VIT6 · Cortex-M7 · 480 MHz |
| 闪存 / RAM | 2 MB / 1 MB |
| 陀螺仪 | BMI088 / BMI270 |
| 加速度计 | BMI088 / BMI270 |
| 磁罗盘 | IST8310 |
| 气压计 | DPS310 |
| OSD | AT7456E |
| BEC 输出 | 5V 3A · 9.5V 3A |
| 输入电压 | 2S–6S 动力电池 |
| UART | 7 |
| PWM | 10 |
| I²C | 1 |
| 工作环境温度 | −40°C – 80°C |
| 重量 | 9 g |
| 尺寸 | 36 × 36 × 8 mm |
| 安装孔 | 30.5 × 30.5 mm · Φ4 mm |
| 固件支持 | INAV · ArduPilot · PX4 · Betaflight |
03
/

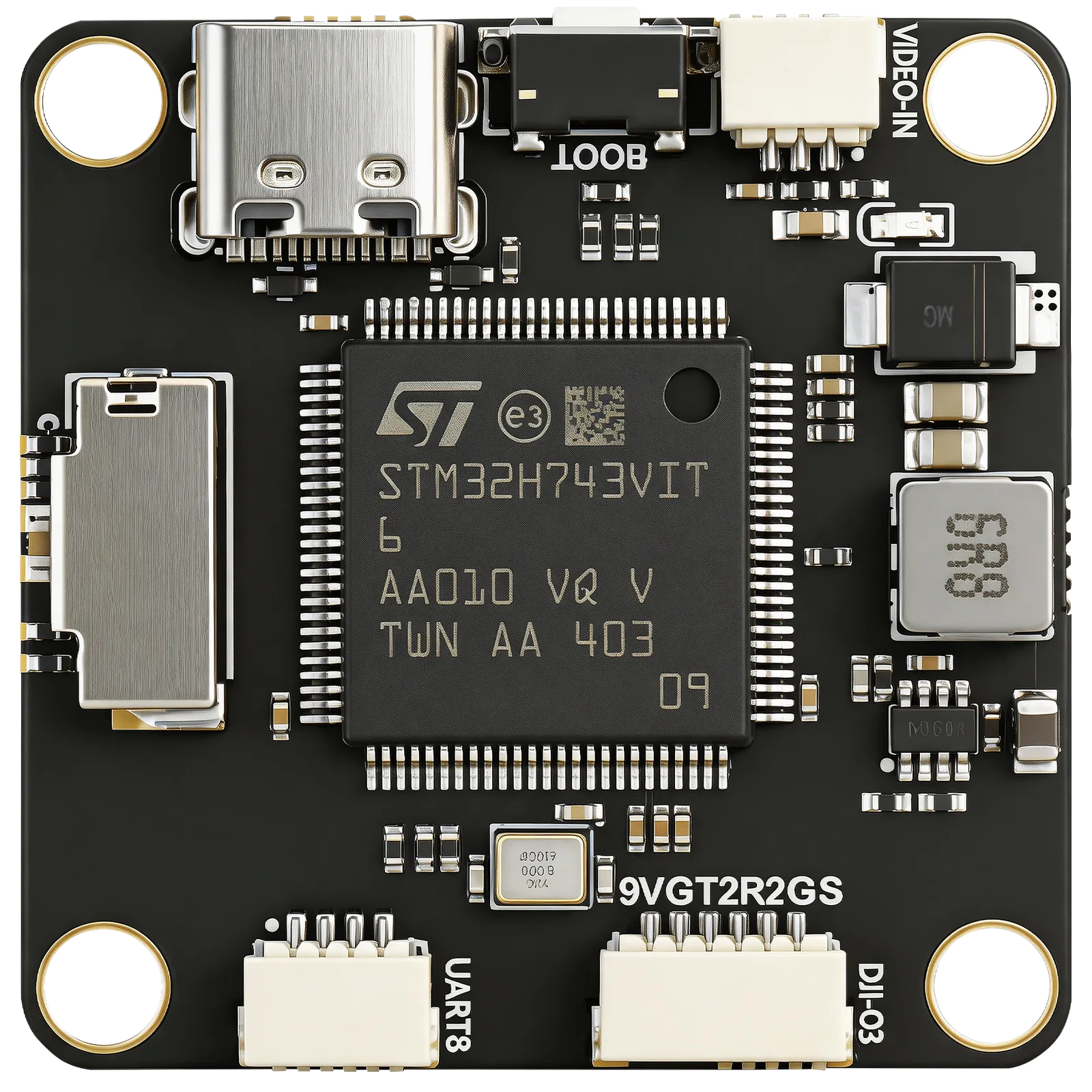

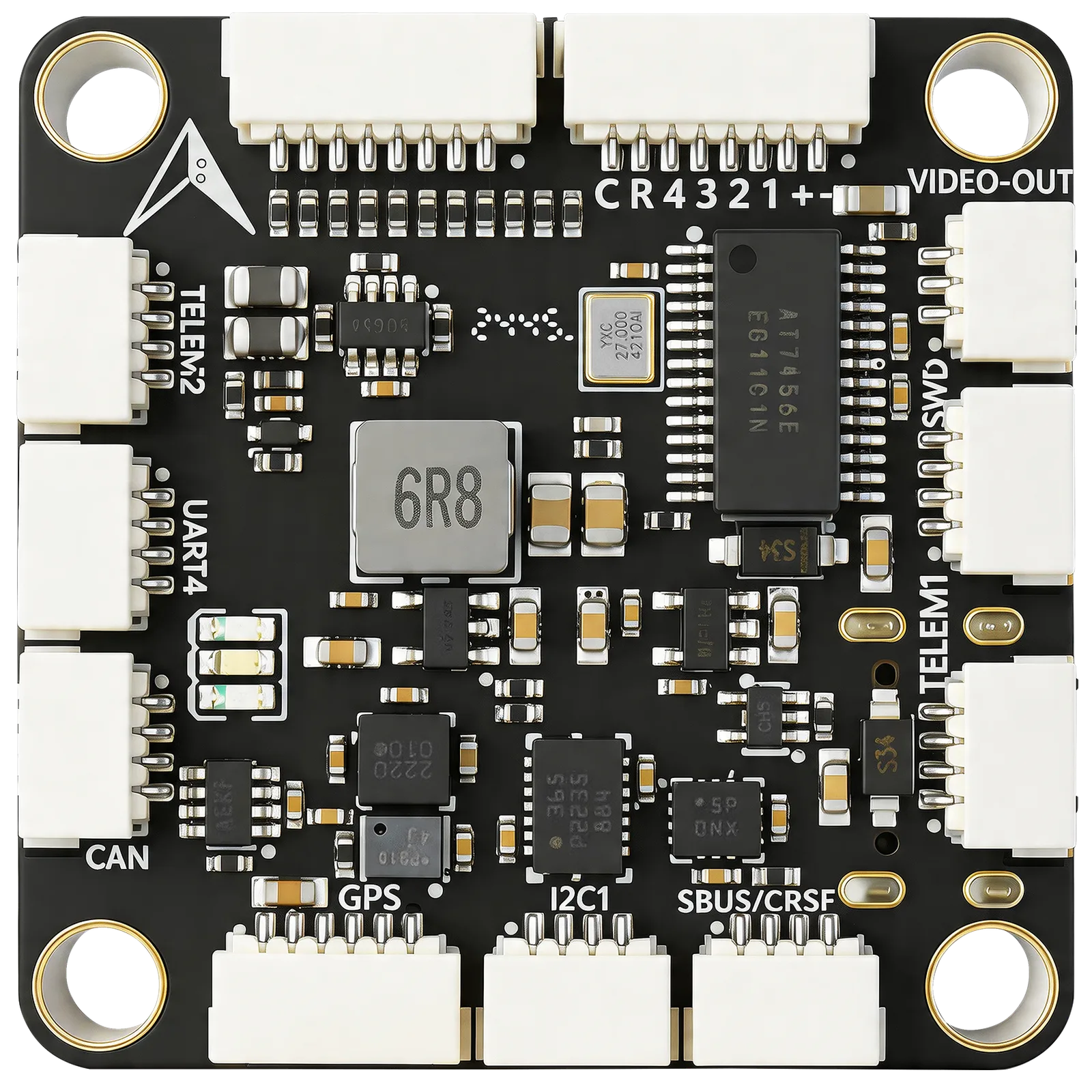

板载图
电源 · BEC 5V / 9.5V · 2S–6S
数据 · UART / CAN / I²C
特殊 · USB-C / DJI O3 / SWD / 视频
LAT 22.54°N · LON 114.05°E · SHENZHEN
04
/

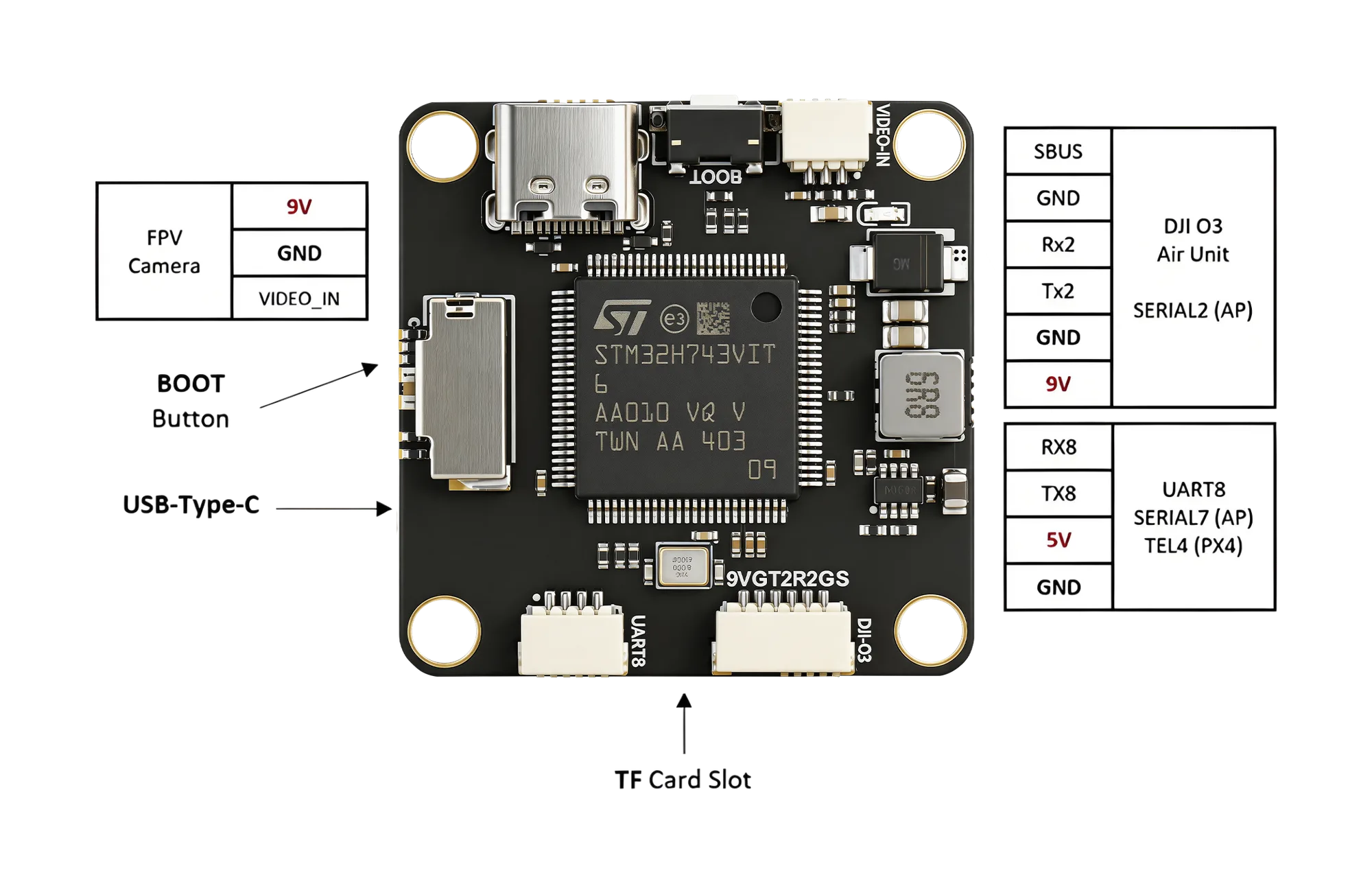

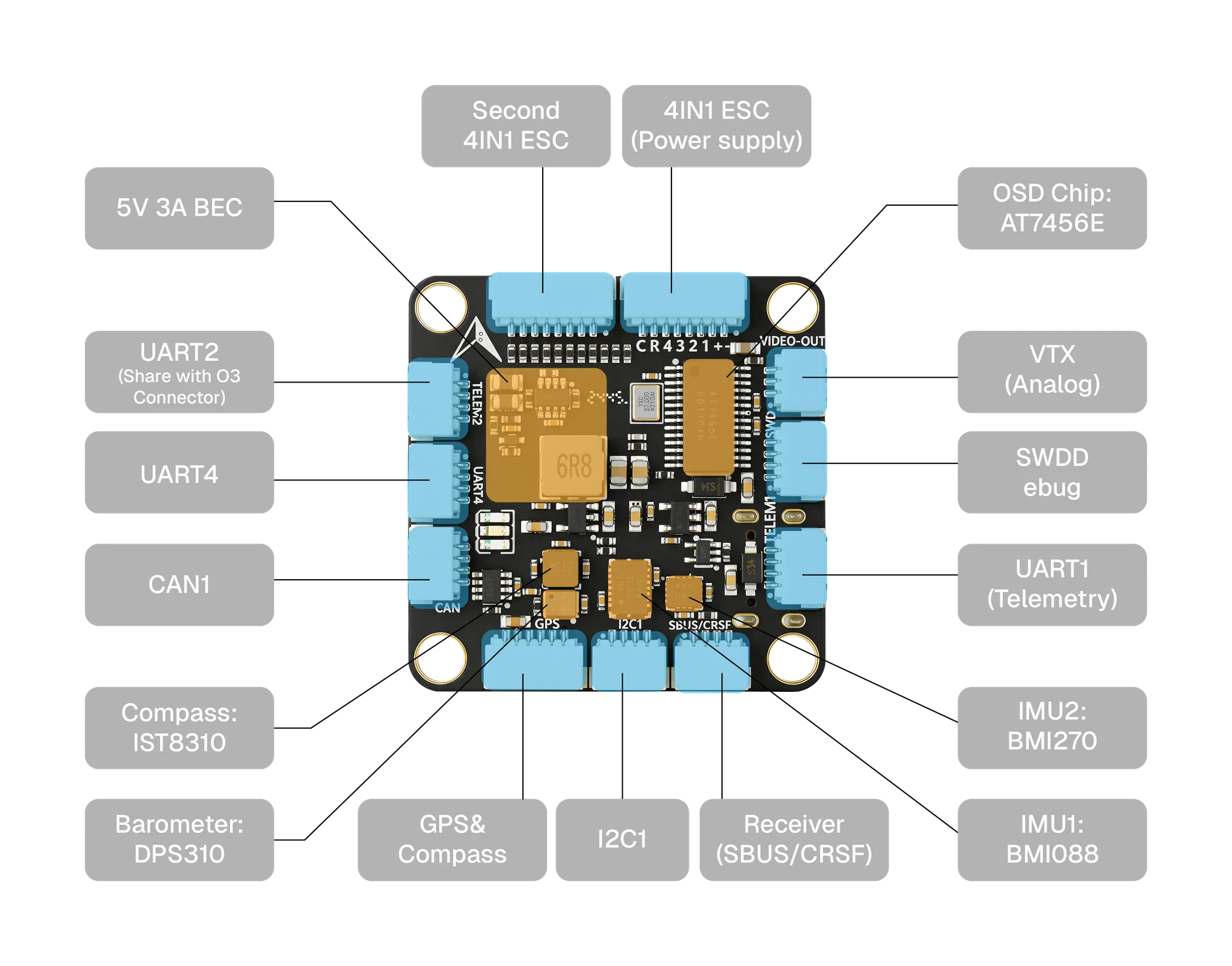

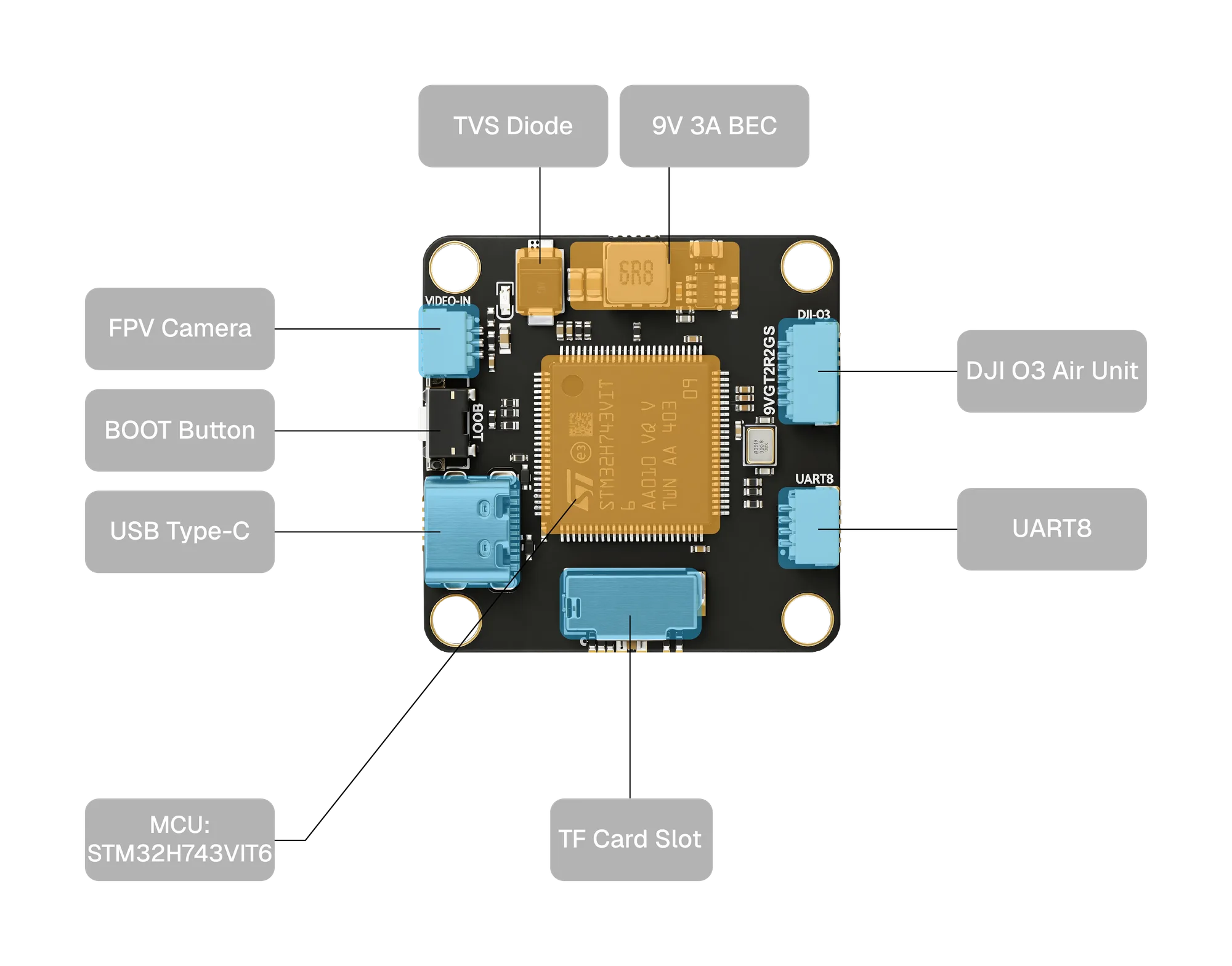

接口定义
LAT 22.54°N · LON 114.05°E · SHENZHEN
05
/

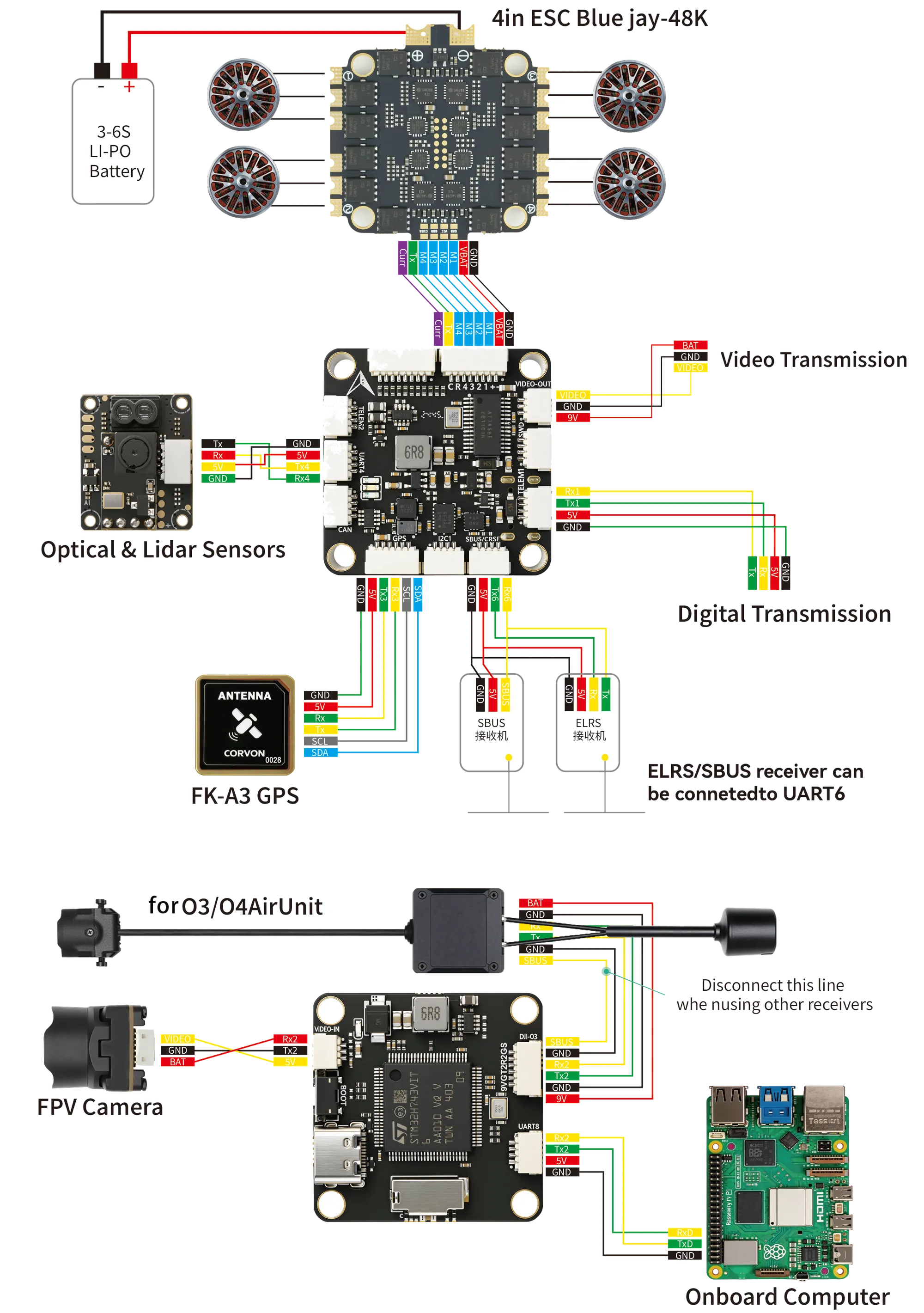

系统接线图
LAT 22.54°N · LON 114.05°E · SHENZHEN
06
/

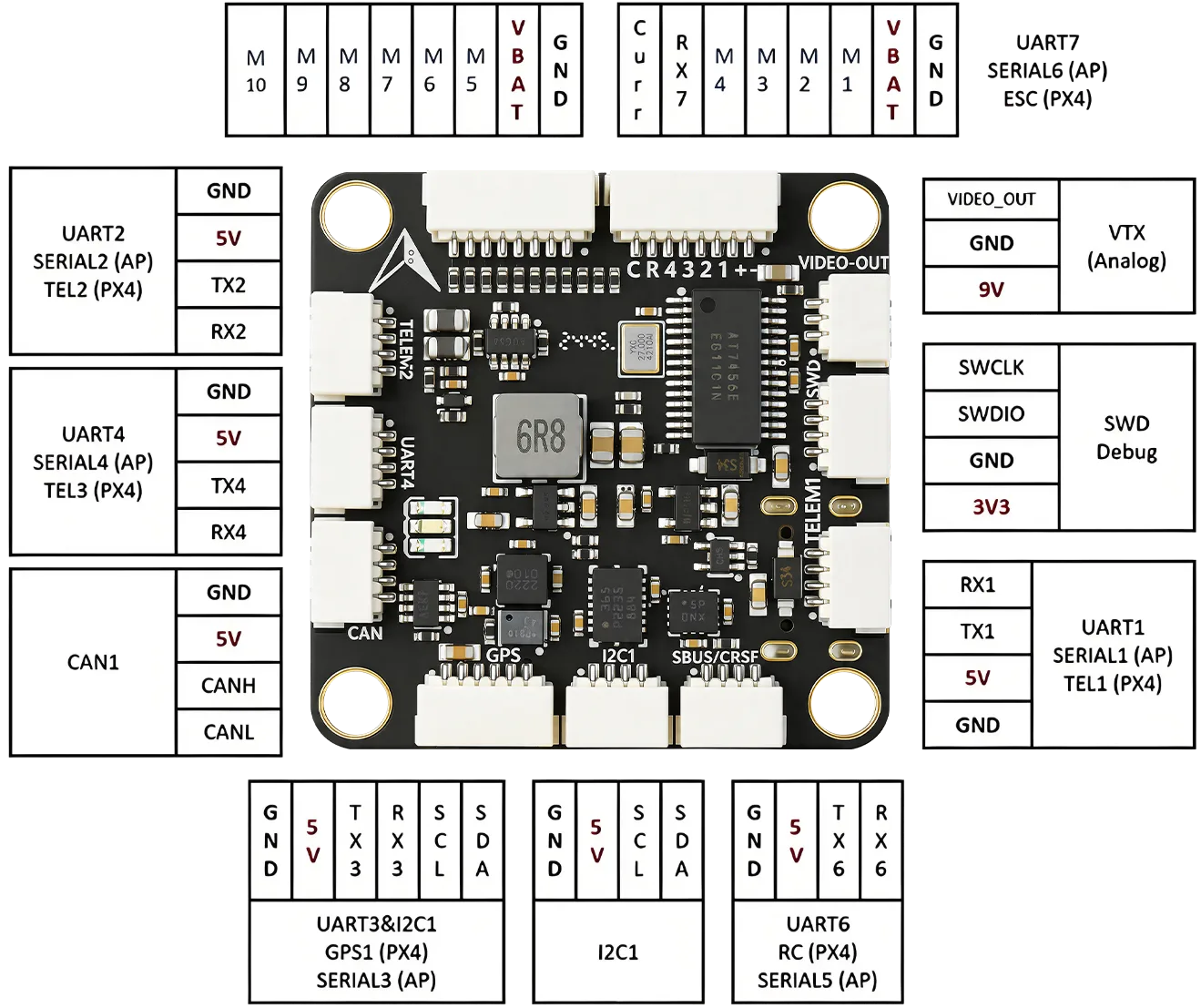

引脚定义
LAT 22.54°N · LON 114.05°E · SHENZHEN
07
/
安全说明
感谢您选择 CORVON 产品。请仔细阅读本声明：使用本产品即表示您确认并同意以下内容：无刷电源系统可能存在危险，使用不当可能导致人身伤害或设备损坏。安装和使用过程中请仔细遵循说明。由于我们无法控制产品的使用、安装或维护方式，因此对其使用造成的任何损失或损害不承担任何责任。任何未经授权的修改均由您自行承担风险。
请阅读本产品手册了解所有电源配置和飞行参数，以确保电源设置正确。安装设备时需要执行焊接和连接等任务。连接前请确保所有线材正确绝缘以避免短路。使用功率充足的烙铁以确保连接良好，连接不良可能导致飞机失控或损坏设备。
