01
/
产品概述
CORVON 30A 是一款紧凑型四合一无刷电调，主控采用 8-bit 高速 MCU，四通道各提供 30 A 持续电流与 40 A 瞬时电流（30 秒），输入电压范围 6–18 V（2S–4S 锂电）。支持高频 PWM、硬件同步整流与回馈刹车，油门线性优秀、减速更迅速、电池能量回收效率更高。PWM、DShot、OneShot 多种驱动协议，配电流采样输出与堵转保护，适配轴距 300 mm 以内的多旋翼。一体化 29 × 31 mm 板载尺寸，20 × 20 mm M3 安装孔位，重量约 5.6 g，自然对流散热。
02
/
规格参数
| 产品型号 | 4in1-ESC-30A |
|---|---|
| 类型 | 四合一无刷电调 |
| 输入电压 | 6–18 V（2S–4S） |
| 持续电流 | 30 A × 4 |
| 瞬时电流 | 40 A × 4（30 s） |
| 驱动协议 | PWM · DShot · OneShot |
| 主控 | 8-bit |
| BEC 输出 | 无 |
| 堵转保护 | 支持 |
| 散热方式 | 自然对流 |
| 尺寸 | 29 × 31 × 5 mm |
| 安装孔 | M3 × 4 · 20 × 20 mm |
| 重量 | ≈ 5.6 g |
| 工作环境温度 | −10°C – 55°C |
| 硬件 / 软件版本 | 1 / 1 |
03
/

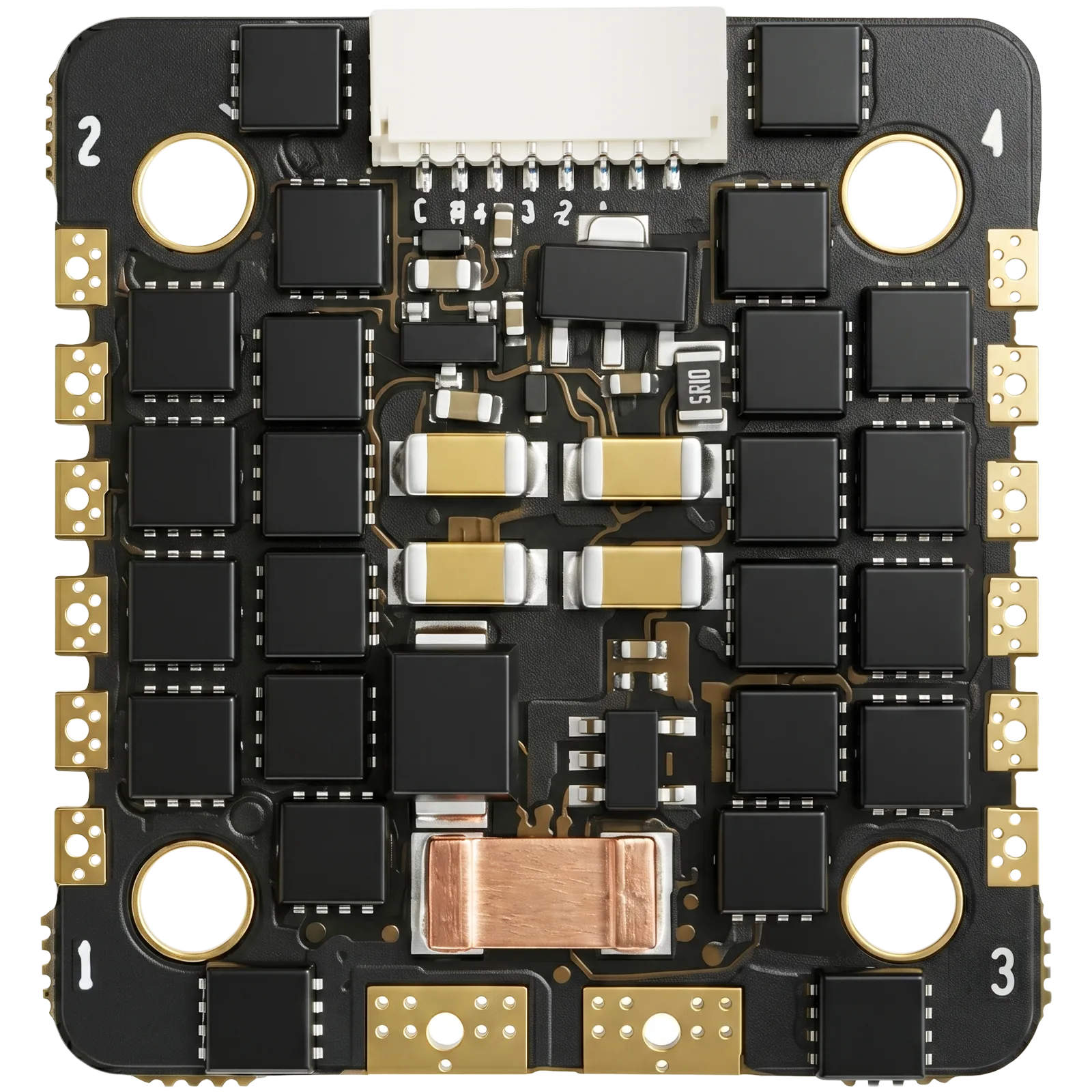

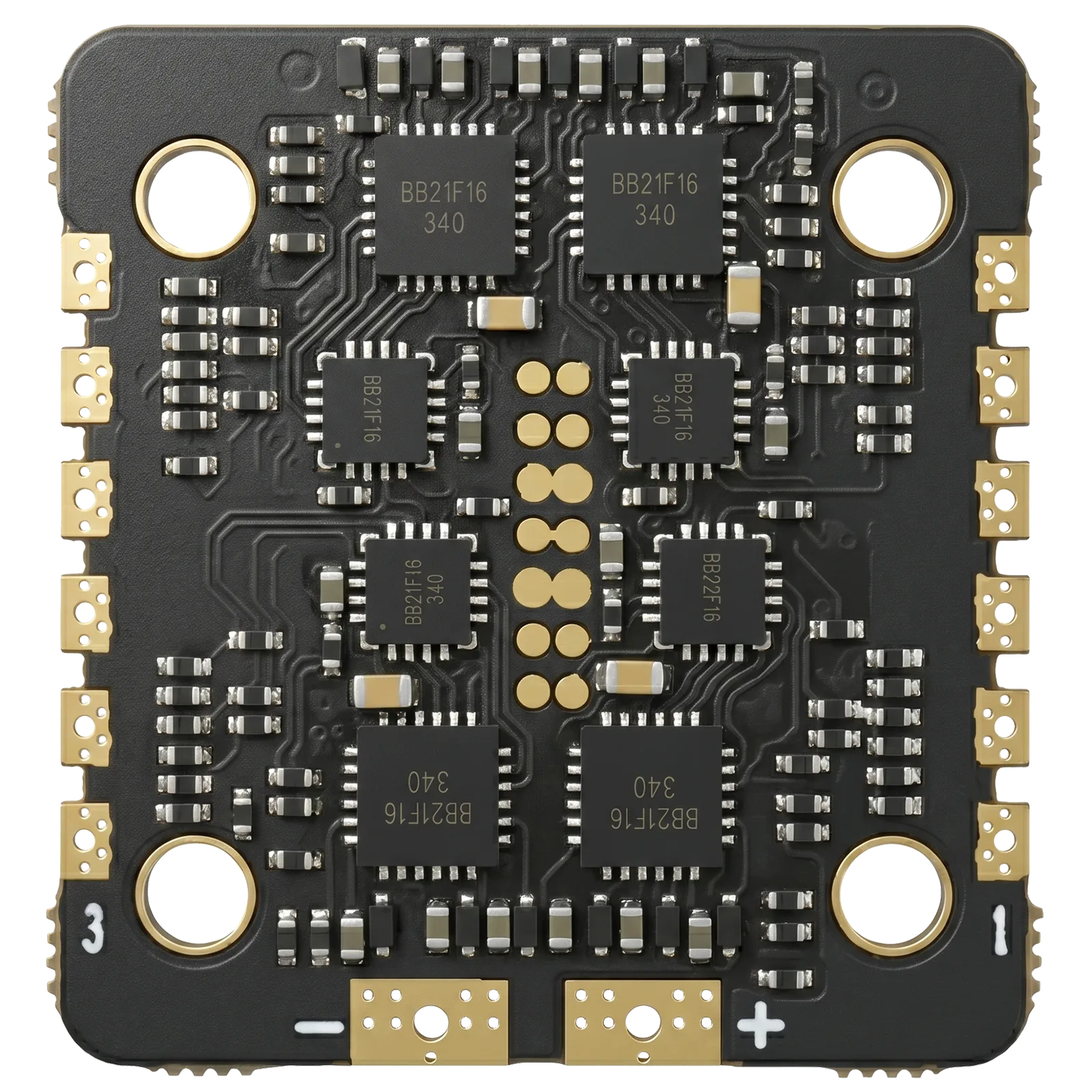

板载图
电源 · VBAT / GND · 2S–4S
信号 · M1–M4 · SH1.0-8P
采样 · 电流 ADC
LAT 22.54°N · LON 114.05°E · SHENZHEN
04
/
引脚定义
信号排线连接器，引脚顺序与板上丝印一致（从左至右）。VBAT 与 GND 引脚请注意极性。
| 连接器 | SH1.0-8P |
|---|---|
| 引脚 1 · Curr | 电流信号（ADC） |
| 引脚 2 · NC | 未连接 |
| 引脚 3 · M4 | 电机 4 信号 |
| 引脚 4 · M3 | 电机 3 信号 |
| 引脚 5 · M2 | 电机 2 信号 |
| 引脚 6 · M1 | 电机 1 信号 |
| 引脚 7 · VBAT | 电池电压 |
| 引脚 8 · GND | 地 |
05
/
安全说明
感谢您选择 CORVON 产品。请仔细阅读本声明：使用本产品即表示您确认并同意以下内容：无刷电源系统可能存在危险，使用不当可能导致人身伤害或设备损坏。安装和使用过程中请仔细遵循说明。由于我们无法控制产品的使用、安装或维护方式，因此对其使用造成的任何损失或损害不承担任何责任。任何未经授权的修改均由您自行承担风险。
请阅读本产品手册了解所有电源配置和飞行参数，以确保电源设置正确。安装设备时需要执行焊接和连接等任务。连接前请确保所有线材正确绝缘以避免短路。使用功率充足的烙铁以确保连接良好，连接不良可能导致飞机失控或损坏设备。
