产品概述
CORVON 50A 是一款四合一无刷电调，主控采用 8-bit 高速 MCU，四通道持续电流 50A，瞬时电流 60A（最长 30 秒）。支持高频 PWM 与硬件同步整流、回馈刹车，电池能量回收效率更高。出色的油门线性带来更灵敏的减速响应，显著提升机体灵活性。宽压 6V–28V 输入（2S–6S 锂电），支持 PWM / DSHOT / ONESHOT 驱动信号与堵转保护，四合一一体化设计紧凑，适用于小型航拍与 FPV 竞速机型。
02
/
规格参数

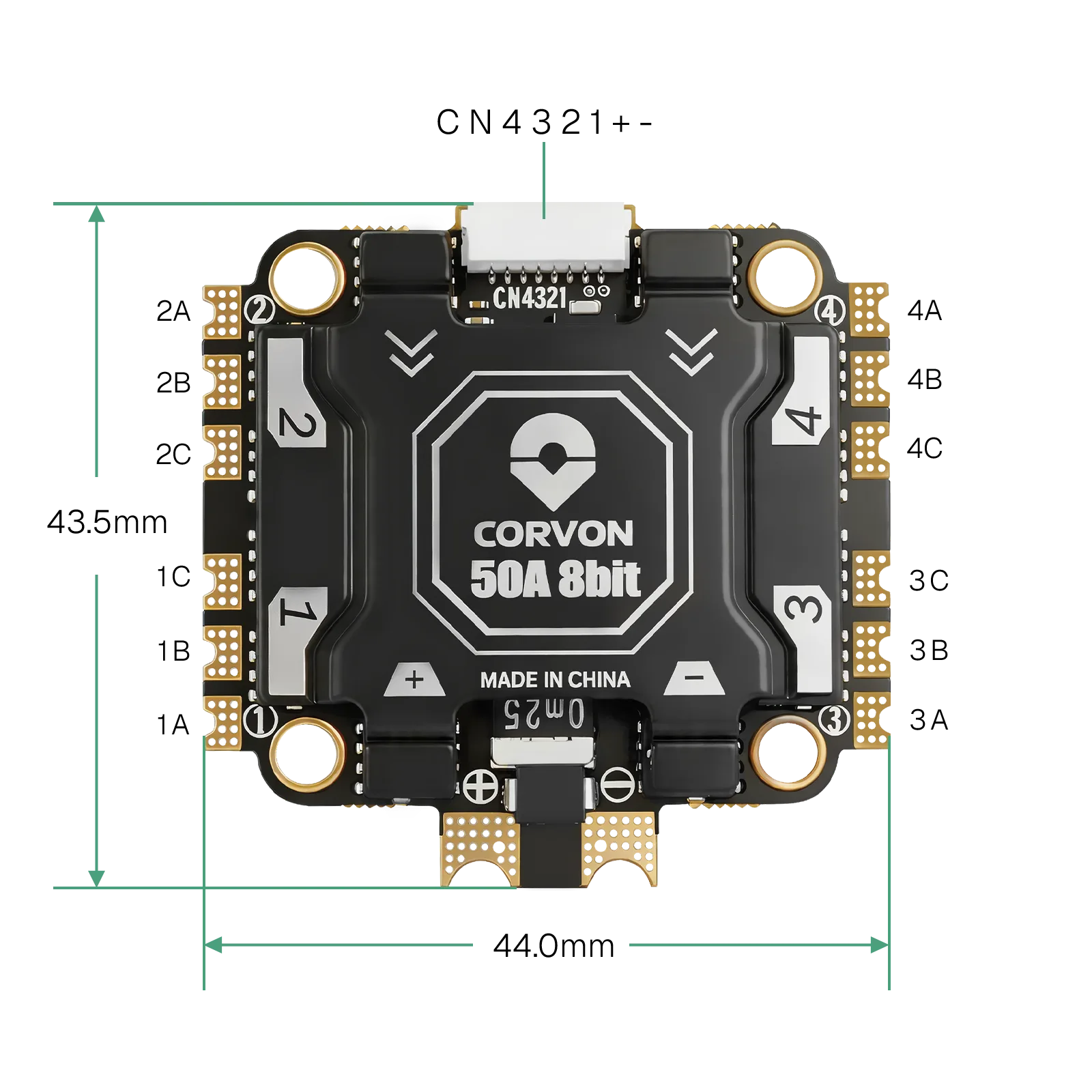

| 产品型号 | 4in1-ESC-LD2 · 50A |
|---|---|
| 类型 | 四合一无刷电调 |
| 主控 | 8-bit 高速 MCU |
| 输入电压 | 6V–28V · 2S–6S 锂电 |
| 持续电流 | 50A × 4 通道 |
| 瞬时电流 | 60A × 4 · 最长 30 s |
| 驱动信号 | PWM · DSHOT · ONESHOT |
| BEC 输出 | 无 |
| 堵转保护 | 支持 |
| 散热方式 | 自然对流 |
| 连接器 | SH1.0-8P |
| PCBA 尺寸 | 43.5 × 44 × 8.5 mm |
| 安装孔 | 20×20 M3 · 30.5×30.5 M4 |
| 重量 | 约 19 g |
| 工作环境温度 | −10°C – +55°C |
| 硬件 / 软件版本 | v1 / v1 |
03
/

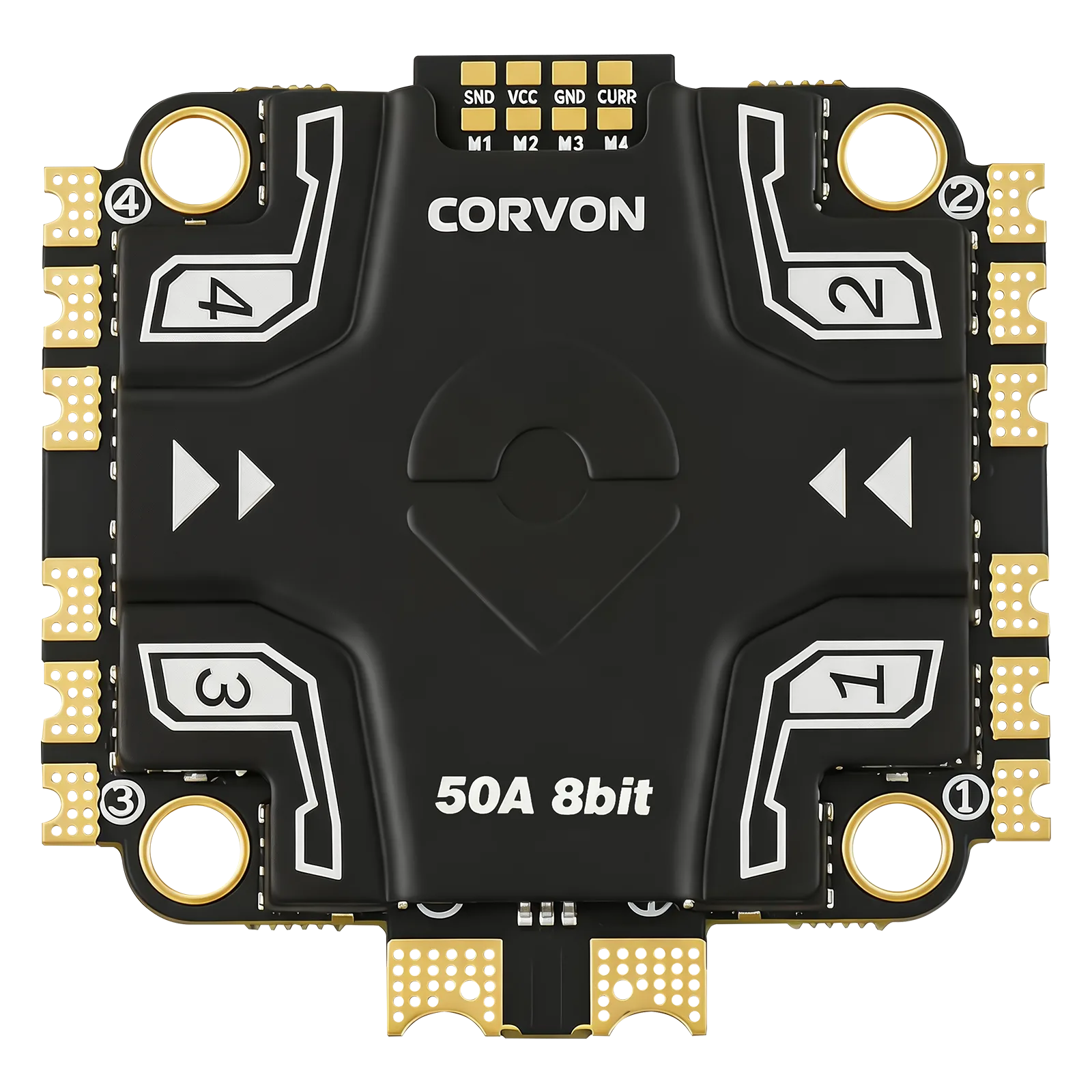

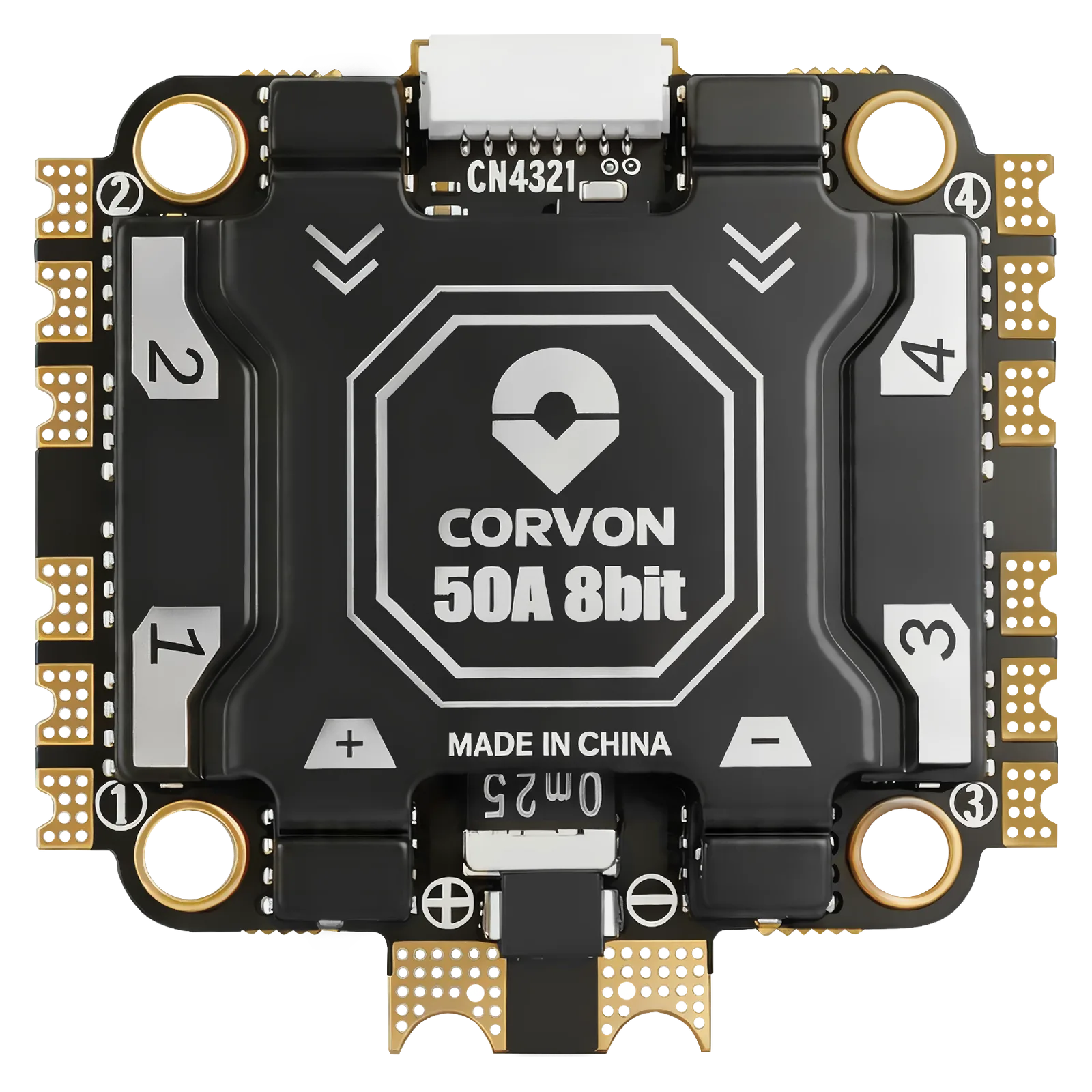

板载图
电源 · VBAT / GND · 2S–6S
信号 · M1–M4 · PWM / DSHOT / ONESHOT
连接器 · SH1.0-8P
LAT 22.54°N · LON 114.05°E · SHENZHEN
04
/
接口定义
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | Curr | 电流采样信号 |
| 2 | NC | 空脚（未连接） |
| 3 | M4 | 电机 4 信号 |
| 4 | M3 | 电机 3 信号 |
| 5 | M2 | 电机 2 信号 |
| 6 | M1 | 电机 1 信号 |
| 7 | VBAT | 电池电压采样 |
| 8 | GND | 地 |
连接器：SH1.0-8P。连接器引脚顺序：Curr · NC · M4 · M3 · M2 · M1 · VBAT · GND。
05
/
安全说明
感谢您选择 CORVON 产品。请仔细阅读本声明：使用本产品即表示您确认并同意以下内容：无刷电源系统可能存在危险，使用不当可能导致人身伤害或设备损坏。安装和使用过程中请仔细遵循说明。由于我们无法控制产品的使用、安装或维护方式，因此对其使用造成的任何损失或损害不承担任何责任。任何未经授权的修改均由您自行承担风险。
请阅读本产品手册了解所有电源配置和飞行参数，以确保电源设置正确。安装设备时需要执行焊接和连接等任务。连接前请确保所有线材正确绝缘以避免短路。使用功率充足的烙铁以确保连接良好，连接不良可能导致飞机失控或损坏设备。
