01
/
产品概述
CORVON 50A（型号 ESA-KS2034-A0）是一款单路无刷电子调速器，面向小型无人机的新一代三相无刷电机驱动方案。主控采用 32-bit Cortex 内核 MCU，响应迅速、驱动效率高、油门线性优秀，机身紧凑、最轻可至 6.5 g。相比传统 8-bit 方案，高频单路 PWM 带来更高的电源效率与更安静的电机运行。硬件同步整流、再生制动与更高的电池能量回收，配合堵转保护，实现稳定且灵敏的控制。宽压 4S–6S 锂离子 / 锂聚合物输入，50 A 持续电流、80 A 瞬时电流，适配中大型长航时、重载、固定翼及 FPV 等机型。
02
/
规格参数
| 产品名称 | 无刷电子调速器 |
|---|---|
| 产品型号 | ESA-KS2034-A0 |
| 类型 | 单路无刷电调 |
| 主控 | 32-bit Cortex 内核 |
| 驱动信号 | PWM |
| 额定输入电压 | 13 V – 25.2 V |
| 最大输入电压 | 5 V – 28 V |
| 推荐电池 | 4S – 6S 锂离子 |
| 持续电流 | 50 A |
| 瞬时电流 | 80 A |
| BEC 输出 | 无 |
| 堵转保护 | 支持 |
| 散热方式 | 自然散热 |
| 防护等级 | 无 |
| 工作环境温度 | −10°C – 50°C |
| 工作环境湿度 | 10% – 95% RH，无冷凝 |
| 存储温度 | 25°C – 40°C |
| 最高存储温度 | −40°C – 70°C（需真空密封） |
| 存储湿度 | 10% – 90% RH，无冷凝 |
| 外形尺寸 | 34 × 20 × 6 mm |
| 重量 | 约 6.5 g |
| 硬件版本 | 1 |
| 软件版本 | 1 |
03
/

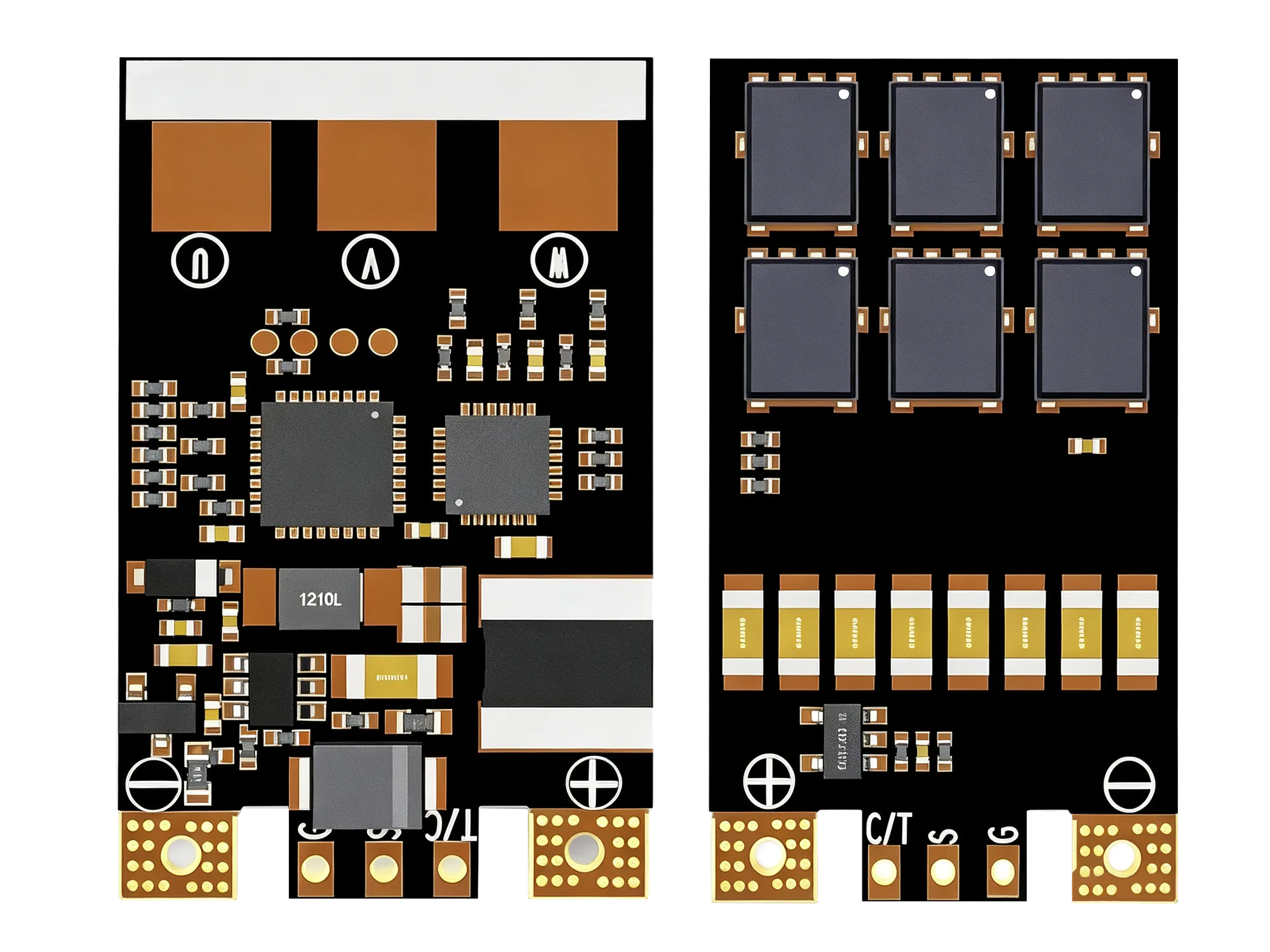

板载图
电源 · 4S–6S · + / −
数据 · 信号 / UART
电机 · OUT U / V / W
LAT 22.54°N · LON 114.05°E · SHENZHEN
04
/

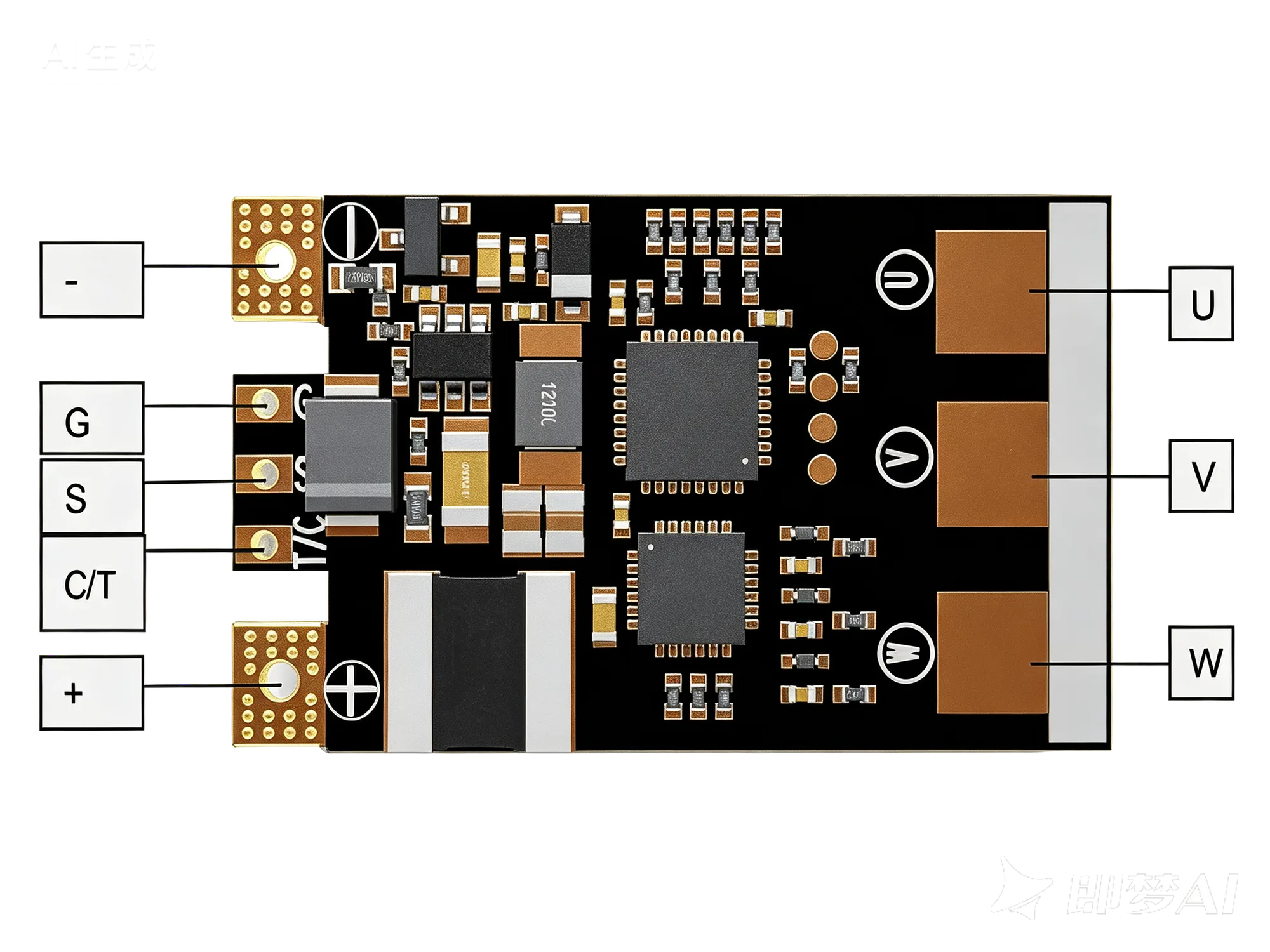

引脚定义
LAT 22.54°N · LON 114.05°E · SHENZHEN
05
/
安全说明
感谢您选择 CORVON 产品。请仔细阅读本声明：使用本产品即表示您确认并同意以下内容：无刷电源系统可能存在危险，使用不当可能导致人身伤害或设备损坏。安装和使用过程中请仔细遵循说明。由于我们无法控制产品的使用、安装或维护方式，因此对其使用造成的任何损失或损害不承担任何责任。任何未经授权的修改均由您自行承担风险。
请阅读本产品手册了解所有电源配置和飞行参数，以确保电源设置正确。安装设备时需要执行焊接和连接等任务。连接前请确保所有线材正确绝缘以避免短路。使用功率充足的烙铁以确保连接良好，连接不良可能导致飞机失控或损坏设备。
